97精品无码视频_日韩av资源在线观看_亚洲特级av_亚洲avv

第二章 密封固化劑產(chǎn)品說明


2.2.1產(chǎn)品說明


混凝滲透硬化封閉劑，通常稱之為混凝土固化劑或混凝土密封劑，現(xiàn)中國市場有三代產(chǎn)品： 混凝土的強(qiáng)度主要來源于混凝土中的水泥成分中的硅、鈣在水的作用下生成的硅酸鈣化合物（C-S-H），C-S-H就是混凝土中起主要強(qiáng)度作用的物質(zhì)。混凝土內(nèi)部在混凝土初凝后仍一直在進(jìn)行著緩慢的C-S-H水合反應(yīng)，這種反應(yīng)在自然狀況下無法完全進(jìn)行，總有大量游離的 。液態(tài)硬化劑中所含的活性硅酸根離子與混凝土中未反應(yīng)成硅酸鈣的游離鈣離子反應(yīng)生成硅酸鈣水合物（C-S-H），使混凝土中的鈣離子進(jìn)一步參與反應(yīng)，更大幅度地提高混凝土的強(qiáng)度和硬度。

 歷史進(jìn)程



第一代 鈉基產(chǎn)品



　　有限提高混凝土強(qiáng)度和耐磨性,缺點(diǎn)控制不好容易泛堿發(fā)白,這種產(chǎn)品的市場由最初的進(jìn)口產(chǎn)品為主,變成如今的與國內(nèi)產(chǎn)品平分天下.另外由 混凝土密封固化劑使用案例于國內(nèi)產(chǎn)品大多數(shù)為仿制品,在材料助劑方面它無法去完全照搬進(jìn)口產(chǎn)品,性能方面有很大區(qū)別.



第二代 鉀基產(chǎn)品



　　這種產(chǎn)品在大陸市場不是很常見,其性能比鈉基的稍微有所改進(jìn),但不是很明顯,替換的可能性很小.



第三代 鋰基產(chǎn)品



　　鋰基的產(chǎn)品在性能上與前兩代產(chǎn)品相比,具有無比的優(yōu)越性,它可以很大程度上降低或避免混凝土和耐磨地面的發(fā)絲狀裂紋,它可以更大程度上提高混凝土和耐磨地面的抗壓強(qiáng)度和耐磨性,它可以避免前兩代產(chǎn)品出現(xiàn)的泛堿發(fā)白的通病,在施工方面減少了清水沖洗基面的繁瑣工序,等等事實(shí)說明了第三代鋰基產(chǎn)品的優(yōu)越性和理想性!



混凝土堿骨料反應(yīng)：世界公認(rèn)的混凝土致命。堿骨料反應(yīng)或堿硅反應(yīng)，（Alkali Aggregate Reaction，簡稱AAR，或Alkali Silica Reaction，簡稱ASR）是指混凝土原材料中的水泥、外加劑和水中的堿( 或 )與骨料中的活性成分反應(yīng)， 在混凝土澆筑成型后若干年(數(shù)年至二、三十年)逐漸反應(yīng)，反應(yīng)生成物吸水膨脹使混凝土產(chǎn)生內(nèi)部應(yīng)力， 膨脹開裂、導(dǎo)致混凝土失去設(shè)計(jì)性能。由于活性骨料經(jīng)攪拌后大體上呈均勻分布。所以一旦發(fā)生堿骨料反應(yīng)、混凝土內(nèi)各部分均產(chǎn)生膨脹應(yīng)力，將混凝土自身脹裂、發(fā)展嚴(yán)重的只能拆除，無法補(bǔ)救。從1824年混凝土被發(fā)明出來并投入使用起，ASR不良反應(yīng)就被專家認(rèn)為是混凝土結(jié)構(gòu)癌的致命傷。減輕ASR反應(yīng)：鋰——是唯一幫助減輕ASR不良反應(yīng)的元素與前兩代產(chǎn)品相比，鋰基混凝土硬化劑不含鈉（Na）、鉀（Ka）元素，而鈉（Na）、鉀（Ka）化合物會和基料中的活性物質(zhì)發(fā)生堿化反應(yīng)。因此，鋰是唯一一個(gè)可以減輕ASR（堿化）反應(yīng)的物質(zhì)。



　　最新鋰基科技產(chǎn)品是未來50年顯著超越市場上所有其它以化學(xué)反應(yīng)方式處理的混凝土地面固封及硬化劑產(chǎn)品。



莫氏硬度 拼音：mòshìyìngdù 英文名稱：Mohs’scale of hardness說明：表示礦物硬度的一種標(biāo)準(zhǔn)。1824年由德國礦物學(xué)家莫斯(Frederich Mohs)首先提出。應(yīng)用劃痕法將棱錐形金剛鉆針刻劃所試礦物的表面而發(fā)生劃痕,習(xí)慣上礦物學(xué)或?qū)毷瘜W(xué)上都是用莫氏硬度。用測得的劃痕的深度分十級來表示硬度：滑石(talc)1（硬度最小），石膏(gypsum)2，方解石(calcite)3，螢石(fluorite)4，磷灰石(apatite)5，正長石(feldspar;orthoclase;periclase)6，石英(quartz)7，黃玉(topaz)8，剛玉(corundum)9，金剛石(diamond)10。硬度值并非絕對硬度值，而是按硬度的順序表示的值。



　　通過有效滲透（3-8mm），它們與混凝土發(fā)生化學(xué)反應(yīng)，生成不膨脹不收縮性質(zhì)穩(wěn)定的化學(xué)產(chǎn)物水合硅酸鈣，這個(gè)產(chǎn)物填補(bǔ)了混凝土中的毛細(xì)孔，使整個(gè)混凝土成為一個(gè)密實(shí)堅(jiān)固的實(shí)體，從而得到一個(gè)無塵、致密的整體，達(dá)到硬化、強(qiáng)固、抗磨耗、防塵、防水、抗化學(xué)侵蝕、抗鹽分、抗油污、安全環(huán)保的固封效果。



下頁表格展示：三種材料性能對比



◇ 阻止ASR（硅不良反應(yīng)）。混凝土密封固化劑具有低粘度、低堿性的特點(diǎn)，在混凝土中降低與鈣化合物反應(yīng)速度，而且能滲透的更深、反應(yīng)更完全，更均勻的穿透混凝土表面，讓ASR不良反應(yīng)停止。



◇ 高鋰含量，不含鈉鹽鉀鹽，避免混凝土表面龜裂，泛堿。



◇ 不含膨脹性乳膠，防止混凝土吸水，泛潮。



◇ 有效防止水、油的滲透以及化學(xué)的侵蝕。



◇ 最大程度提高混凝土的硬度、強(qiáng)度和耐磨性能。經(jīng)過混凝土密封固化劑處理后的混凝土與沒有處理過的混凝土相比較，其硬度增加到莫氏7°。混凝土密封固化劑處理的地面，一個(gè)月內(nèi)比未處理的地面強(qiáng)度提高50%，并且隨著時(shí)間持續(xù)增強(qiáng)。



◇ 快速顯現(xiàn)光澤并且越用越亮。



◇ 滲透性好，永久性保護(hù)，不會剝落。



◇ 水性產(chǎn)品，不含VOC，不燃，無毒。是高科技含量的環(huán)保產(chǎn)品。



◇ 施工方便，一次涂布，無需擦洗。



◇ 保養(yǎng)費(fèi)用低，無需打蠟。



◇ 適用于新舊混凝土。


2.2.3 性能特點(diǎn)


◆ 堅(jiān) 硬：經(jīng)混凝土滲透密封水性固化劑處理后的地面,莫氏硬度將達(dá)到9，莫氏硬度提高45.3%；



◆  耐 磨：混凝土滲透密封水性固化劑能夠?qū)⒒炷林械母鞣N成分固化成一個(gè)堅(jiān)硬的實(shí)體增加硬    度和密實(shí)度，經(jīng)使用“堅(jiān)倍斯頓”的地面熟化后,耐磨度將提高到8倍以上；



◆  防 塵：混凝土滲透密封水性固化劑與混凝土中 混凝土密封固化劑效果對比的硅酸鹽發(fā)生化學(xué)反應(yīng)，在混凝土表面形成一個(gè)無塵、致密的整體,永久控制了混凝土灰塵從表面空隙中析出。



◆  防 滑：一般的混凝土地面，鹽堿成份會從表面析出，導(dǎo)致打滑。但“堅(jiān)倍斯頓”地面則不同，它在混凝土表面形成一個(gè)堅(jiān)固、致密的整體，鹽堿成份不會從表面析出。



◆  抗 壓：抗壓強(qiáng)度經(jīng)處理試樣比未處理試樣增強(qiáng)27.3%，抗折強(qiáng)度提高3倍以上。



◆  抗 滲：能有效滲入到混凝土內(nèi)，并與其發(fā)生化學(xué)反應(yīng)，鎖住里面的毛孔，對混凝土表面起到永久的密封效果，能有效抑制水、油和其它的表面污物進(jìn)入混凝土內(nèi)；



◆    抗風(fēng)化：紫外線及噴水對處理過的試樣沒有不良的影響.能有效阻止氯離子的通過.測試表明   經(jīng)處理過的地面，不會因暴露在電磁或水霧中受到影響；



◆   耐腐蝕：經(jīng)處理后的地面,將大大提高了混凝土的耐腐蝕性能。



◆   光 亮：經(jīng)混凝土密封固化劑處理后的混凝土地坪會出現(xiàn)大理石般光澤,使用越久光澤度越好。



◆   環(huán) 保：混凝土密封固化劑是一種混凝土密封、防塵、耐磨硬化劑，無色、無臭、無毒不燃,能使混凝土堅(jiān)固和防塵；能阻止水份 、油污滲透、堿化、風(fēng)化等。



第三章 施工方法


◆  混凝土素地打磨清理



（1）打磨機(jī)上用金剛石軟磨片對舊的水泥地坪進(jìn)行研磨，將污漬打磨掉，恢復(fù)地坪本色。



（2）用大功率吸塵吸水機(jī)將地面的污水吸凈。



◆  研磨（粗磨、中磨、細(xì)磨）程序



（1）翻新機(jī)上用50目的金剛石磨片對水泥地坪進(jìn)行多次研磨，開始進(jìn)行粗磨，使地坪逐步光滑！用大功率吸塵吸水機(jī)將地面的污水吸凈。



（2）翻新機(jī)上用150目的金剛石磨片對工業(yè)耐磨地坪進(jìn)行多次研磨，開始進(jìn)行中磨，使地坪逐步光滑！用大功率吸塵吸水機(jī)將地面的污水吸凈，地面干燥后施工密封固化劑。



（3）翻新機(jī)上用300目的金剛石軟磨片對水泥地坪進(jìn)行多次研磨，用大功率吸塵吸水機(jī)將地面的污水吸凈，干燥后施工密封固化劑。



（4）翻新機(jī)上用500-2500目的金剛石軟磨片對水泥地坪進(jìn)行多次研磨拋光，局部增加到3000目進(jìn)行拋光，最終達(dá)到光亮、硬化、耐磨抗?jié)B的使用要求。





◆  混凝土密封固化劑滲透施工細(xì)節(jié)



注意事項(xiàng)：（施工溫度：5℃~37℃）



（1）合格地面（指不翻砂、不毛糙、結(jié)構(gòu)緊密的原漿地面）在經(jīng)清洗或打磨處理后的混凝土地面施工（地面必須是干凈、干燥的）：



①  將混凝土密封固化劑裝入噴壺中，將材料噴涂在地面上，然后用軟毛刷均勻涂開，讓整個(gè)處理表面在濕潤下維持不低于30分鐘。



② 第二步：選擇：



◆如果在30~40分鐘后大部分的材料已經(jīng)被表面所吸收，為了讓剩余的完全的吸收進(jìn)表面，從低空處和水坑掃走或拭去任何過剩的材料至其它處，或是從表面完全清除掉。

◆如果在30~40分鐘后大部分的材料仍留在表面，待腳下變稠滑時(shí)，用水霧濕潤粘稠的地面，使產(chǎn)品更加滲透入混凝土內(nèi)部，繼續(xù)用毛刷或刷地機(jī)不斷輕刷地面直到地面再次變得滑稠。

◆施工時(shí)間：1~3小時(shí)，施工完畢地面干燥即可行走。



（2）次級地面：（翻砂、大量起塵、表面毛糙、白堊質(zhì)、結(jié)構(gòu)松散）分多遍施工， 2.5~3.5㎡/㎏（視地面情況而定）。



舊地坪施工前徹底清洗表面，確保水分能夠自然滲透入混凝土內(nèi)部，施工前舊地面保證七、八成干燥即可，使用總用量的2/3浸透表面，使其充分濕潤，同時(shí)用毛刷或滾筒不斷輕刷地面直到地面變得滑稠，這個(gè)過程大概需要30-45分鐘。1小時(shí)后，繼續(xù)第二次施工，方法同第一次,用量為總量的1/3。撒水使其充分濕潤至起膠狀（微粘手）， 1小時(shí)后施工將水泥地坪表面的固化劑清洗掉（氣溫低時(shí)，時(shí)間相對延長）！等到地面干燥，就可以上人行走。12小時(shí)后可進(jìn)行精磨拋光處理。



◆  精磨拋光處理

地面干燥之后翻新機(jī)上用3000目的金剛石軟磨片對固化劑工業(yè)耐磨地坪進(jìn)行300轉(zhuǎn)/分鐘的拋光處理，地面逐步發(fā)熱，加速固化劑與水泥地坪的反應(yīng)速度，達(dá)到固化效果同時(shí)使地坪表面達(dá)到有光澤！地坪混凝土密封固化劑施工結(jié)束！



◆ 地坪固化劑施工的工具



地面加重翻新機(jī)、大功率吸水機(jī)、毛巾、工作指示牌及電源線、地刷、清潔墊、水桶、噴壺、50目至3000目的金剛石軟磨片等。

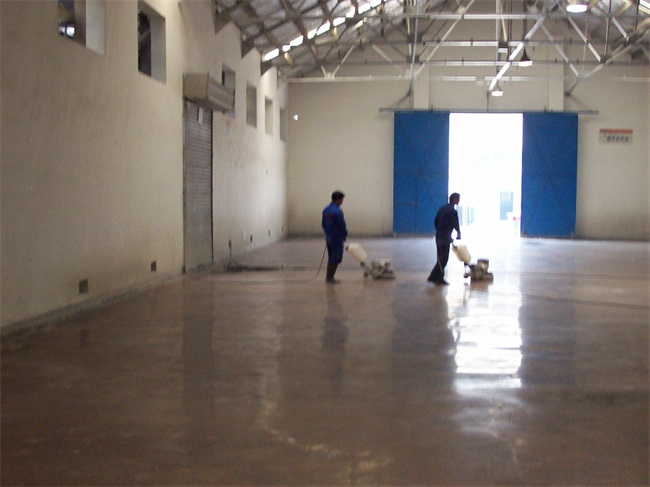

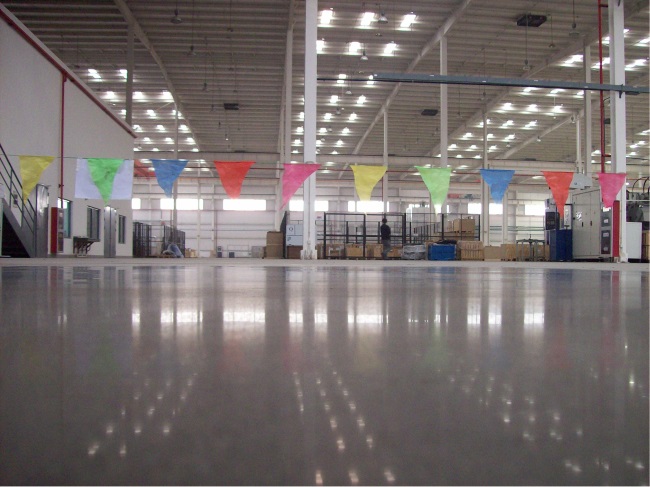

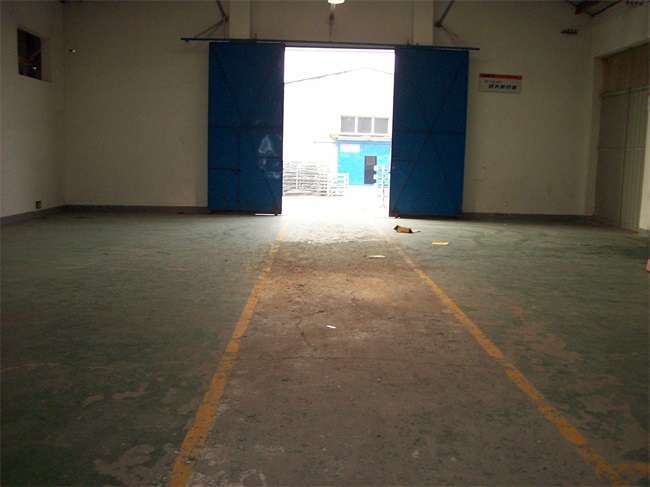

以下為我司已完工地面密封劑效果圖展示：
